| 工作条件 | ||||||
| 介质要求： | 介质—— 水、海水、酸碱液、食物油、汽油、柴油、原油、酒精、啤酒等均匀质液体。 | |||||
| 浊度—— ≤10000ppm 浓度且气温含量少。 | ||||||
| 温度—— -20℃～85℃，高温可定制 | ||||||
| 流量—— 正、负均可 | ||||||
| 管道要求： | 材质—— 钢、不锈钢、铸铁、硬质塑料等一切质地致密管道，允许有衬里 | |||||
| 衬材——环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、聚四氟乙烯、聚酯、聚乙 烯、硬质橡胶、胶木。 | ||||||
| 安装条件： | 内径——15~6000mm | |||||
| 安装点直管段长度：距离上游≥10D，下游≥5D，距泵出口处或阀门≥30D（注 D 为管外径） | ||||||
| 环境条件： | 转换器—— -10~80℃（超过此温度与厂家联系），湿度 85%RH | |||||
| 传感器—— -30℃~85℃可浸水工作，水深≤3 米高温可定制 | ||||||
| 转换器技术参数： | ||||||
| 精度 | ±1% 校正后法兰式精度±0.5% | |||||
| 线性度 | ±0.5% | |||||
| 流量范围 | 0--32m/s | |||||
| 测量原理 | 超声波时差式，双 CPU 并行工作，4 字节浮点运算、测量周期 500ms（每秒 2 次） | |||||
| 显示方式 | 背光型英汉液晶显示 | |||||
| 操作键盘 | 轻触式（4×4） | |||||
| 信号输入 | 共 3 路 4~20mA，抗阻 0-1KΩ浮空，精度±0.1%（可输入压力、液位、温度等信号） | |||||
| 信号输出 | 电流信号——1 路隔离 4mA~20mA 或 0mA~20mA，有源无源可选，精度±0.1% | |||||
| 双路隔离 OCT 输出——脉宽 6-1000ms。默认 200ms | ||||||
| 1 路双向串行外设通用接口，可直接串联如频率信号输出板，4-20mA 输出板，热敏打印机，数具记录仪等外接设备。 | ||||||
| 脉冲信号——正、负、净流量及热量累计脉冲，继电器及 OCT 输出 | ||||||
| 报警信号——继电器及 OCT 输出（可选近 20 种源信号） | ||||||
| 数据接口——1 路标准隔离 RS485 | ||||||
| 传感器技术参数： | ||||||
| 外夹式 | 标准 S 型（适用于 DN32~DN100mm） | |||||
| 标准 M 型（适用于 DN50~DN700mm | ||||||
| 标准 L 型（适用于 DN300~DN6000mm） | ||||||
| 电缆长度 | 主机至传感器电缆长度 5M，可加长至 100 米（采用 SEYV75-2 屏蔽线缆） | |||||
| 供电电源 | 充电电池，AC220V 或 DC8-36V（可选 AC8-30V 供电） | |||||

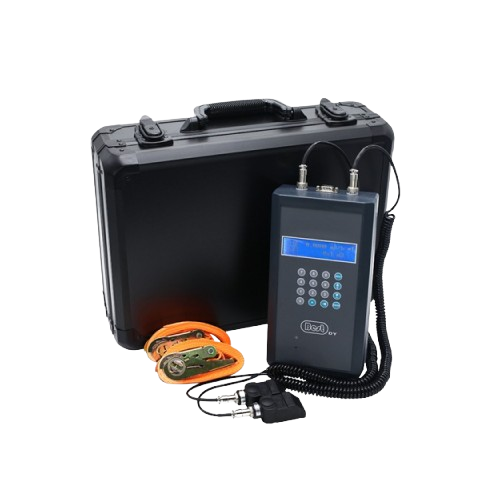

超声波便携式流量计 P3
您使用的超声波流量计基于微处理器、低电压宽脉冲发射技术，采用平衡差分发射和平衡差分接受电路及采用超大规模集成电路设计，在世界领先水平的 SMT 工业生产线上大规模集成生产。是国内市场时差式超声波流量计第一品牌。适用于工业环境下连续测量不含大浓度悬浮粒子或气体的大多数清洁均质液体的流量（或热量，注：选配）。请记住：您手中是一块超强功能个性、高精度、高可靠工作性、长时间服役、低功耗、低价位的超级流量计。带给您的主要好处就是您能通过极其简单的操作，迅速准确地获取所需的流速、流量（或热量）数据。
