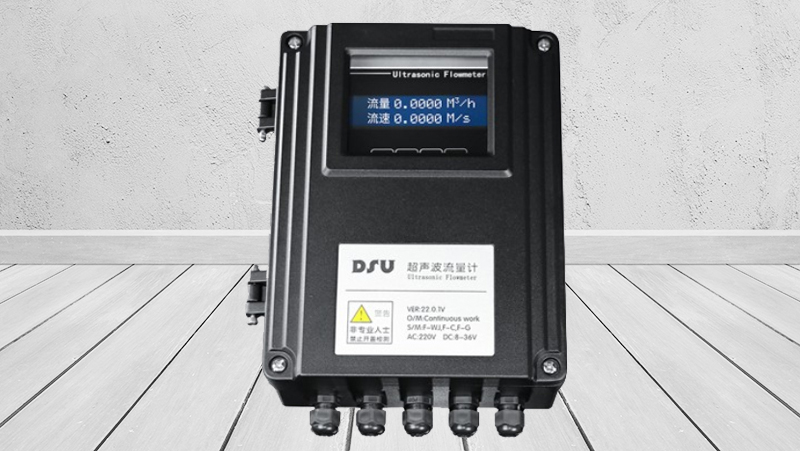

插入式超声波流量计怎么使用？插入式超声波流量计是一种高精度、非接触式的流量测量设备，广泛应用于工业生产和流程控制中。为确保其准确、高效地运行，以下是详细的使用指南：
一、前期准备
1. 确定管道参数：
精确测量并记录管道的内径、外径、管壁厚度及材质等关键参数。这些参数对计量的准确度至关重要。
例如，若管道为DN800mm（内径800mm，材质为碳钢），则需详细记录这些数据。
2. 清理管道：
在安装前，必须彻底清理管道内部，确保无杂质、水垢等。这些杂质会影响流量计的测量精度。
3. 选择安装位置：
确定流量计的安装位置和方向，确保流体在流量计的测量管内能够自由流动。同时，应保证水平安装和垂直安装精度。
二、安装步骤
1. 安装焊接底座：
根据管道的材质选择合适的焊接底座（一般为碳钢材质）。
在选定的测量点上钻孔，直径通常为24mm，并确保传感器安装座的孔中心与钻孔中心对齐。
将焊接底座垂直焊接在管道上。
2. 连接球阀与传感器：
关闭球阀，并将其拧紧在安装座上。
将传感器通过连接螺母与球阀连接，并调整传感器位置，确保传感器能够顺利插入管道内。
3. 插入传感器：
打开球阀，将传感器缓慢插入管道内，同时测量并调整安装高度（H），确保符合计算公式：H = 216 – d1 – d2（其中d1为管壁厚度，d2为管内衬厚度，若无内衬则d2=0）。
略微拧紧螺母，使锁环压住探头，并确保传感器标记处的UP/DOWN箭头方向与超声波传感器信号方向一致。
4. 连接信号线：
将传感器电缆按上下游位置正确连接，确保信号线和电源线分开，避免电磁干扰。
三、设置与调试
1. 参数设置：
通过流量计的操作界面，依次输入管道的外径、壁厚、材质、流体类型、传感器类型及安装方法等参数。
例如，使用M11、M12等按键输入管道外径和壁厚，使用M14、M20等按键选择管道材质和流体类型。
在“选择传感器安装方法”窗口中，选择适合的安装方法（如Z型安装）。
2. 安装距离调整：
根据流量计显示的传感器安装距离，调整两传感器之间的间距，通常按内径减10mm的原则进行。
3. 调试与校准：
在管道充满水的情况下进行调试，通过流量计的操作界面检查信号强度和信号时间传输比。
信号强度应高于65.0，信号时间传输比应在99-101%之间。若超出此范围，需调整传感器间距。
完成调试后，固化参数并存储到流量计内部，以确保断电后参数不丢失。
四、使用与维护
1. 正式测量：
在确认所有设置和调试无误后，即可开始正式测量，通过流量计显示瞬时流量和累积流量。
2. 定期校准：
定期对流量计进行校准，确保测量精度。标准校准精度通常为0.5%~1%，可根据需要进行二次校准。
3. 维护检查：
定期检查流量计的传感器、电缆及连接部件，确保无损坏或松动。
清理流量计周围的杂物和灰尘，保持其工作环境整洁。
通过以上步骤，可以确保插入式超声波流量计的正确安装、设置与调试，从而实现高精度、可靠的流量测量。在使用过程中，应严格按照操作指南进行，并定期进行校准和维护，以确保流量计的长期稳定运行。
